...crescono convenienza, precisione e affidabilità.
Ancora più moderno e leggero rispetto alla sua versione precedente, il nuovo TFV 1600 è un trapano fresa verticale progettato per eseguire la foratura fino diametri di 85 mm e la fresatura di forme su vetri di spessore da 3 a 19 mm.

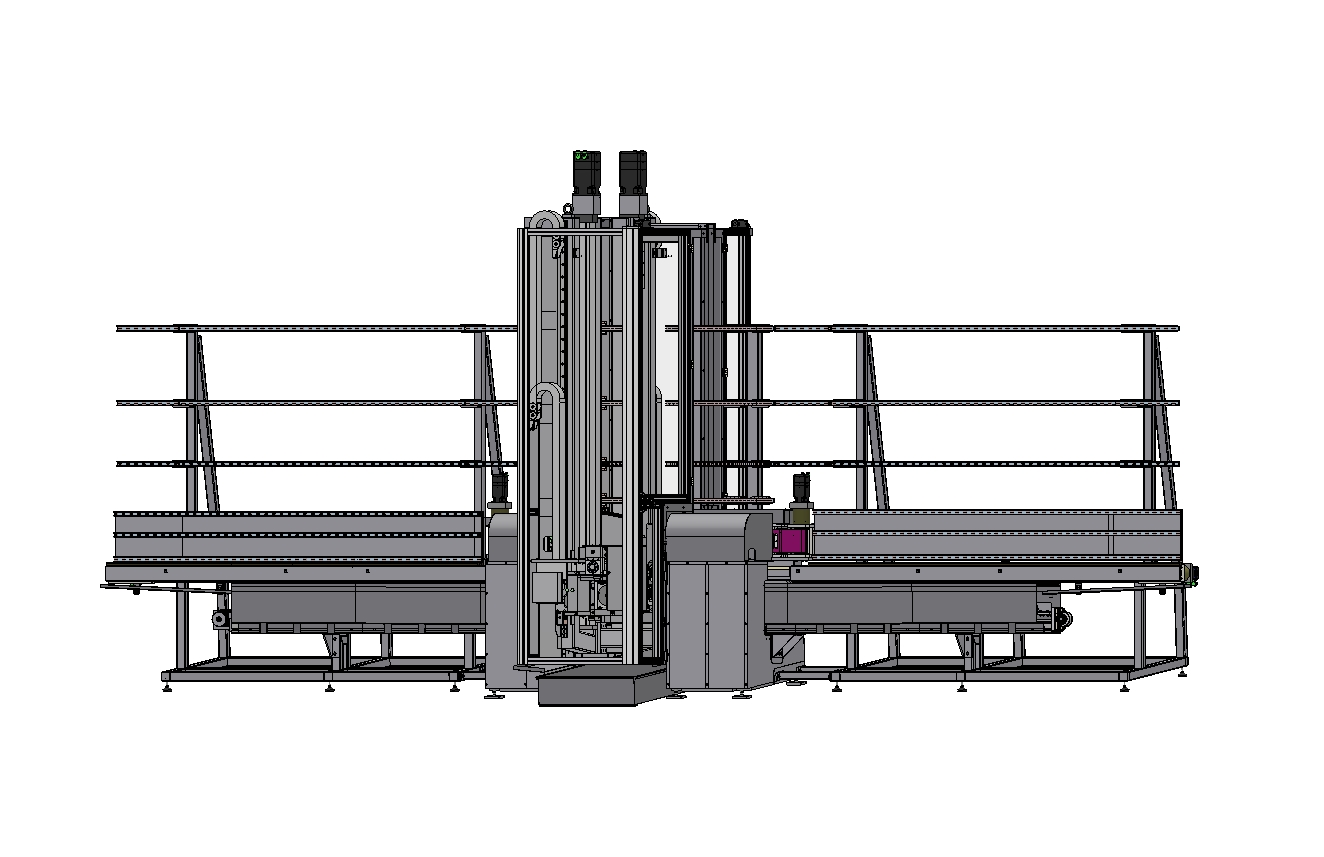

La macchina è costituita da 3 sezioni indipendenti: un trasportatore in ingresso, un corpo centrale cabinato dove avviene la lavorazione ed un trasportatore in uscita.
Materiali solidi per durata massima
La scelta dei materiali e dei componenti è volta a massimizzare la resistenza alla corrosione e a ridurre al minimo l’ingresso di sporcizia nelle zone critiche della macchina.
Modularità e optionals
Con l’utilizzo di una sola testa e montando uno specifico utensile, è possibile eseguire la “fresatura” per la realizzazione di forme (es. tacche per il montaggio di serrature e cerniere). Con l’applicazione del dispositivo di cambio di utensile automatico (Optional) è possibile combinare foratura e fresatura in un unico ciclo, realizzando una porta in un singolo passaggio.
Precisione
La foratura e la fresatura sono eseguite con elettromandrini ultraprecisi, montanti portautensili ISO 30, pressurizzati in modo che agenti esterni come aria, polvere etc. non entrino nel mandrino e non ne compromettano il funzionamento. Il mandrino, che permette una velocità di rotazione di 12.000 RPM, viene raffreddato ad aria quando in funzione.
Precisione e stabilità in entrata e uscita
Il vetro viene convogliato in entrata e in uscita tramite trasportatori equipaggiati di cinghie che scorrono su supporti che permettono il carico di grandi lastre con velocità di trasporto fino a 12 m/min. La movimentazione del vetro all’interno del corpo centrale avviene mediante cinghie dentate, dotate di un rivestimento esterno che consente il massimo attrito in modo da tener ben saldo il vetro; mentre il rivestimento interno a contatto con la guida è di un materiale speciale a basso attrito per consentire un migliore scorrimento delle cinghie sulla guida, evitando strappi e rendendo preciso il controllo di posizione. Anche le guide sono in materiale speciale, concorrendo a massimizzare le prestazioni delle cinghie.
I vantaggi della nuova versione
La versione aggiornata del TFV 1600 sceglie una nuova posizione del cambio utensili, che porta i seguenti vantaggi:
- risparmio di tempo nel cambio utensile (più veloce per una conseguente riduzione dei tempi morti),
- non interferisce con le lavorazioni,
- agevola le operazioni di manutenzione,
- migliore visione delle operazioni,
- utensili da 10+10 (8+8 nella versione precedente)
- miglior qualità di lavorazione grazie all’aumento della rigidezza dei mandrini
Evoluzione verso convenienza e precisione
La nuova versione si caratterizza subito per la sua convenienza economica, pur elevando le prestazioni già fornite dalla precedente versione e accrescendo plus come l’affidabilità e la precisione nella lavorazione.
Contattaci per ulteriori specifiche tecniche!
